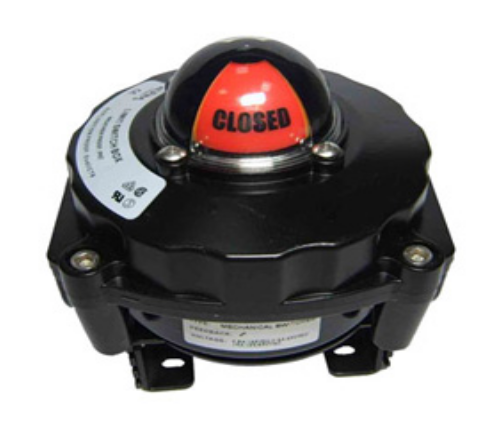

梅索尼兰Masoneilan防爆接近式限位开关

产品概述：

ITS310防爆限位关盒是气动阀门自动控制系统中检测阀门状态一种现场仪表，用以将阀门的开启或关闭位置以开关量的信号输出，被程控器接收或计算机寻访采样，确认后执行下一步程序．该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。外观设计新颖美观，具三维位置指示器能够清楚辨识并显示阀门所处的位置，内部8接点内接线路PCB板接线方便防止短路，控制方式可依现场环境要求选择接近开关、磁性开关及加装信号反馈器。

产品介绍：

防护等级：IP67/NEMA4&4(标准) IP68选项

防爆等级：EEX d ⅡB T6，EEX d ⅡC T6，EEX ia ⅡC T6

坚固漂亮的外壳设计

附加限位开关：3~4个机械开关

附加接线端子：8－20点

-微动开关：2×Autonics，2×P+F

-开关位置可由指示器显示

-双线接口：双3/4NPT

概述：

阀门限位开关盒是自动控制系统中检测阀门状态一种现场仪表，用以将阀门的开启或关闭位置以开关量的信号输出，被程控器接收或计算机寻访采样，确认后执行下一步程序．该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。

特征：

三维位置指示器能够清楚的显示阀门所处的位置。

压铸铝合金壳体，粉末涂层，紧凑设计外型美观，减少阀门包装体积，质量可靠。

双线接口 双1/2 NPT管接口。

信号反馈器。

开关位置可由指示器清楚辨识。

多接点内接线路板内部8个触点(6个为了开关,2个为螺线形电导管链接)接线板符合微型开关的标准，有DPDT开关可选及阀位变送器(4~20mA)、机械式微动开关、接近开关、磁性开关等并可用于电磁阀的连接。

“快速位置”凸轮；限位开关的可调节凸轮通过花键和弹簧安装；开关凸轮的位置不用工具即可进行快速调整。

用 PCB 板代替接线，防止短路。

环境温度：-20～85℃，防水防尘防护等级：IP67，防爆等级:ExdII BT6、Eexd IICT6,符合EN50014/50018标准。

双接线口，标准接点，接线安全、方便。

支架易于安装有4种支架符合NAMUR标准，支架符合ISO5211标准，任何转动执行器皆可容易地进行安装。

防脱螺栓，拆装时螺栓附在上盖上不会脱落。

安装方便，不锈钢主轴连接部分及安装支架均符合VDI/VDE 3845, NAMUR 标准。

防腐蚀。

内外部涂层：被覆环氧-聚酯涂层，抗coorsion。

支架材质可选用：SS304 。

有标准型和防爆型两种。标准型为ITS100

阀门的安装与维护：

1、阀门安装：

（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3）阀门安装前，应先彻底清洗管道。

（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护：

（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4）阀杆：表面损坏，只能换新。

（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
