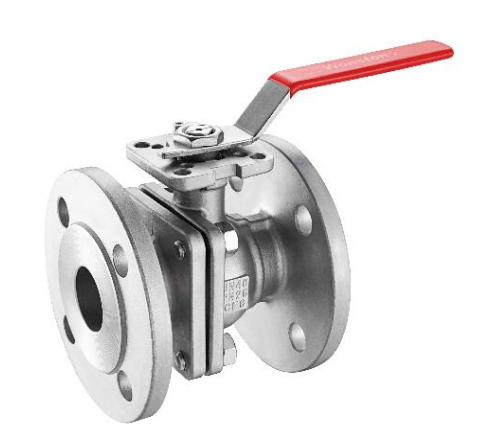

梅索尼兰Masoneilan手动球阀

手动球阀产品参数：

系列代号 : CB25R+Ha

结构形式 : 球芯直通式

阀门尺寸 : DN 15 至 250 mm

额定压力 : PN 1.6 至 6.4 MPa

连接形式 : 法兰式、焊接式

阀体材料 : 碳钢、铸钢、不锈钢、双相不锈钢、钛、镍、蒙乃尔等

阀座密封 : PTFE、PPL、PEEK、POM、金属硬密封

法兰浮动式球阀阀杆为防推出设计，下装入压盖嵌入压盖内部确保阀杆在任何压力下的安全，浮动式球阀此处还具有上密封功能进一步确保填料处的可靠密封。

浮动式球阀特点：

•O型浮动式球阀采用全通径或缩径设计，流通阻力小

•浮动式球阀阀杆为防推出设计，下装入压盖嵌入压盖内部确保阀杆在任何压力下的安全

•阀杆处具有上密封功能进一步确保填料处的可靠密封

•球芯表面采用喷焊镍基合金厚度为0.5-0.7mm，硬度达到HRC 60-62，冶金熔化结合，

确保喷焊材料在使用过程中不会脱落

•耐火结构双重保护，发生火灾时密封圈烧损，球阀的各个密封部位均能形成金属对金属的硬密封结构

•球阀可采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化

产品规范：

设计规范：GB/T 12237

结构长度：GB/T 12221

连接法兰：JB/T 79

HG-T 20592-2009

对焊端：GB/T 12224

试验与检验：JB/T 9092

适用温度：软密封-196℃至250℃

硬密封-50℃至600℃

阀门的安装与维护：

1、阀门安装：

（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3）阀门安装前，应先彻底清洗管道。

（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护：

（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4）阀杆：表面损坏，只能换新。

（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
