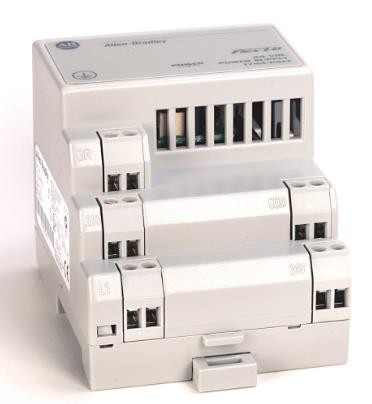

罗克韦尔柔性电源，1794-PS13K

选择 FLEX I/O 电源。

步骤 4 - 选择： 如果功耗超出单一电源的最大值，则应另外安装电源 FLEX I/O 模块通过含有内置 24V 直流输入电源的 FLEX I/O 适配器模块 与 I/O 链路连接。FLEX I/O 模块通过背板从适配器 / 电源获取电力。为 给适配器 / 电源供电，还提供了 120V AC 到 24V DC 电源 (1794-PS13 或 1794-PS3)。

模块供电电压 - 通常情况下，这一电压是从与模块端子座单元相连的 外部电源获得的 120V AC 或 24V DC 标称电压。

所有 Flex I/O 适配器都提供最多可支持 8 个 Flex I/O 模块的内部电源。 需要使用电源模块来为适配器提供 24V 电力。

1794-PS13 电源最大能够提供 1.3 A/24V DC。输出浪涌电流足以驱动四 个在 24V DC 下运行时浪涌电流为 23 A 并持续 2 ms 的适配器。

1794-PS3 电源最大能够提供 3 A(1) /24V DC。输出浪涌电流足以驱动六 个在 24V DC 下运行时浪涌电流为 23 A 并持续 2 ms 的适配器。

也可使用非 Allen-Bradley 直流电源，但应保证符合目标供电设备的技 术参数。应确定要使用该电源电压的模块，然后将这些模块的电流值 加到一起，以便计算出总电流消耗量，并最终确定电源的规格。

1606 开关模式电源最高能够提供 40 A/24V DC，并且可以在需要更多 电力时作为辅助电源使用。

数字量输入模块需要 24V DC (19.2…31.2V DC) 电源，并会消耗模块技 术参数中列示的电流。

数字量输出模块需要 24V DC (19.2…31.2V DC) 电源，并会消耗模块技 术参数中所列的电流以及所连负载消耗的总电流。负载电流受到所列 最大负载电流和浪涌电流的限制。

组合数字量模块同时具有输入和输出。应根据所列的组合输入和输出 技术参数确定电流负载。

模拟量输入模块需要 24V DC (19.2…31.2V DC) 电源，并会消耗模块技 术参数中列示的电流。此外，还必须为 1794-IE8 和 1794-IF4I 变送器提 供充足的电力，以便提供输入端子电压或向列示的输入阻抗提供 20 mA 电流。此电源可由模块电源充当，并可包含在电源计算之内。

模拟量输出模块需要 24V DC (19.2…31.2V DC) 电源，并会消耗所列的 电流以及所连负载消耗的总电流。负载电流受到单位通道允许的最大 电流或阻性负载的限制。

模拟量组合模块同时具有模拟量输入和输出。应按之前所述方式，根 据所列的组合模块和输出技术参数确定电流负载。输出负载电流受到 单位通道允许的最大电流或阻性负载的限制。此外，还必须为 1794-IE8 和 1794-IF4I 变送器提供充足的电力，以便提供输入端子电压 或向列示的输入阻抗提供 20 mA 电流。此电源可由模块电源充当，并 可包含在电源计算之内。

计数器模块需要模块电源、变送器输入电源，在某些情况下还需要输 出负载电源。如果需要输出负载电源，则应为输出负载电源使用单独 的电源，以防噪声干扰。

功率要求和变压器选型

• 使用有功功率值 ( 以 W 为单位 ) 来计算机柜内的热耗散量。

• 使用视在功率值 ( 以 VA 为单位 ) 进行预期配电定额。

• 使用每个电源的变压器负载值 ( 以 VA 为单位 ) 外加变压器的所 有其它负载来确定所需的变压器规格。
