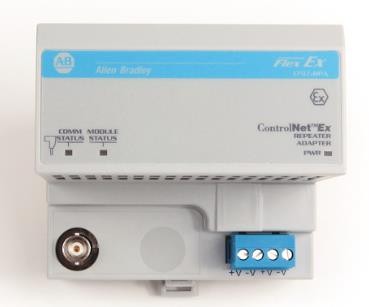

1797-RPA,ControlNet Ex 同轴电缆支线中继器模块

选择 FLEX Ex I/O  通信适配器和分配方法

步骤 1 -  选择：

带有同轴电缆隔离器的 ControlNet Ex  网络通信适配器，以便在危险区域中进行分配

ControlNet 网络的诊断功能和通信可靠性使其成为在危险区域应用中分配 I/O 的理想选择。

冗余介质 ControlNet Ex 通信适配器 (1797-ACNR15) 不但通信速度快，而且能够与多达 8 个 I/O 模块的最多 128 个 I/O 点进行通信。

危险区域中的 ControlNet Ex 网段必须与安全区域中的其它 ControlNet网段隔离以进行保护。隔离可通过两种方式实现：使用一对光纤集线器 / 中继器将同轴电缆更换为光纤，或使用同轴电缆隔离器。

ControlNet 光纤集线器 (1786-RPA 与 1786-RPFM) 和 ControlNet Ex 光纤集线器 (1797-RPA 与 1797-RPFM) 的组合可在危险区域与安全区域之间实现优质、高速、可靠的数据和通信。该产品组合可用作危险区域和安全区域之间的本质安全隔离器，并且可进行最远达三公里的长距离通信，最适合适配器和 I/O 点距离远、数量多的情况。

安装在危险区域的本质安全网络和 I/O 系统可直接从数据源收集数据，并通过最短接线将其送出该区域。这样就可以大幅减少接入危险区域的电缆以及所使用的电缆槽和导线管。

在危险区域中， 1797-RPA 可作为光纤中继集线器的一部分，将ControlNet Ex 网段延伸至所有在该区域中运行的互连系统。它在多端

口中继器中可充当智能启动器块，并至少应配置有一个介质适配器。
