1797-BCNR，同轴电缆隔离器模块，替代产品 1718/1719 EX I/O

选择 FLEX Ex I/O  通信适配器和分配方法

步骤 1 -  选择：

带有同轴电缆隔离器的 ControlNet Ex  网络通信适配器，以便在危险区域中进行分配

ControlNet 网络的诊断功能和通信可靠性使其成为在危险区域应用中分配 I/O 的理想选择。

冗余介质 ControlNet Ex 通信适配器 (1797-ACNR15) 不但通信速度快，而且能够与多达 8 个 I/O 模块的最多 128 个 I/O 点进行通信。

危险区域中的 ControlNet Ex 网段必须与安全区域中的其它 ControlNet网段隔离以进行保护。隔离可通过两种方式实现：使用一对光纤集线器 / 中继器将同轴电缆更换为光纤，或使用同轴电缆隔离器。

ControlNet 光纤集线器 (1786-RPA 与 1786-RPFM) 和 ControlNet Ex 光纤集线器 (1797-RPA 与 1797-RPFM) 的组合可在危险区域与安全区域之间实现优质、高速、可靠的数据和通信。该产品组合可用作危险区域和安全区域之间的本质安全隔离器，并且可进行最远达三公里的长距离通信，最适合适配器和 I/O 点距离远、数量多的情况。

安装在危险区域的本质安全网络和 I/O 系统可直接从数据源收集数据，并通过最短接线将其送出该区域。这样就可以大幅减少接入危险区域的电缆以及所使用的电缆槽和导线管。

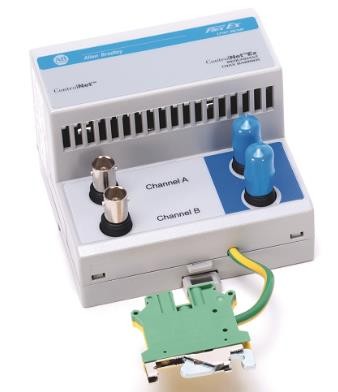

冗余介质 ControlNet 同轴电缆隔离器 (1797-BCNR) 可将安全区域中的ControlNet 网段与危险区域中的 ControlNet 网段相互隔离。使用该模块接入危险区域时，无需与光纤介质进行相互转换。隔离器最多可支持 20 个适配器，距离可达 500 米。因此，1797-BCNR 能够通过非常经济实用的方法解决中型应用的问题。隔离器可安装在安全区域、 2 分区或 2 区。使用 1797-BCNR 时，含标准 RG-6 四芯屏蔽电缆的网段的总允许长度取决于网段中分接器的数量。干线电缆部分无最小长度要求。含1797-BCNR 的网段在配有两个分接器时，其最大允许接线长度为500 m (1640 ft)。额外添加分接器会减小网段的最大接线长度，如图所示。网段上最多允许安装 20 个分接器，此时最大接线长度为 250 m(820 ft)。
