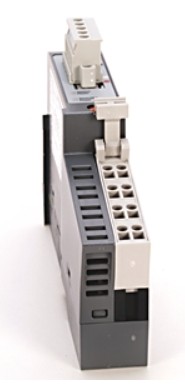

1734-PDN ,POINT I/O DeviceNet 接口模块

• 工作方式类似 1734-ADN 适配器，但功能更多。

• 所有 POINT I/O 模块以及一些第三方现场设备视为主网络上的单个节点。

• 具有第二个 Phoenix 型连接器，用于从模块扩展出子网，这样任何具有 DeviceNet 功能的设备都可以通过 1734-ADNX 适配器连接到子网并进行扫描。

• 第二个连接器上的网络与主网络电气隔离，可以用于扩展总 DeviceNet 干线距离。

• POINTBus 背板和子网上的设备节点数不算在主网络上允许的 63 个从站节点内。

• 子网和主网络上的设备需要以不同的通信速率连接或使用不同的采样方法 ( 例如，状态改变或轮询 )。

• 这些设备的数据包括在发送至 / 自主网络上的 1734-ADNX 适配器的数据中。

• 允许使用 POINT I/O 扩展电源，并且可能需要添加更多模块。

• 主网络上的每个 POINT I/O 模块都视为一个独立节点。

• 通过电气方式将主网络连接到 POINTBus 背板上连接的 I/O 模块。

• 无需对 1734-PDN 通信接口进行组态，因为其对于主网络是透明的。

• 各 I/O 模块的总 POINTBus 背板电流不能超过 1.3 A。

• 不能使用扩展电源。
