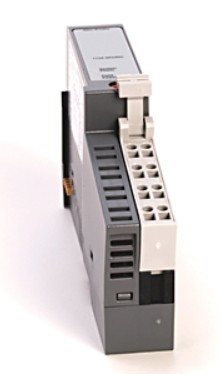

1734-EPAC ,POINT I/O 扩展电源模块

1734-EP24DC 或 1734-EPAC 扩展电源提供两种服务：

• 将电源 (1734-EP24DC 或 1734-EPAC) 左右两侧的现场配电分开

• 为电源 (1734-EP24DC 或 1734-EPAC) 右侧的 I/O 模块的 POINTBus

提供额外的 1.3A 电流,扩展电源单元不会中断 POINTBus 数据，从而保持 POINT I/O 背板的完整性。

1734-EP24DC 扩展电源单元通过 POINTBus 背板将 24V DC 现场电源传递到其右侧的 I/O 模块。 1734-EPAC 扩展电源单元通过 POINTBus 背板将 120/240V AC 现场电源传递到其右侧的 I/O 模块。这些单元可扩展背板总线电源，并创建一个新的现场电压分隔段，来驱动最多 17 个I/O 模块的现场设备。扩展电源单元将现场电源与单元左侧的 I/O 模块分隔开，从而有效地提供用于以下用途的功能和逻辑分区：

• 在输入和输出模块之间分离现场电源。

• 将现场电源与模拟和数字模块分离。

• 分组模块以执行特定任务或功能。

可以将多个扩展电源单元与 1734-ADN、 1734-ADNX、 1734-ACNR、1734-AENT 和 1734-APB 通信适配器配合使用，以组成完整的系统。例如，如果您正在使用 1734-ADN 适配器，则可以使用 1734-EP24DC 或1734-EPAC 扩展电源单元添加其它模块。例如，如果您拥有含有 1734-ADN 适配器的 36 模块系统，则至少需要添加两个或更多 1734-EP24DC 或 1734-EPAC 扩展电源单元来为电源右最大功率损耗2.8 W / 28.8V 2.8 W / 28.8V 1.2 W / 25V 2.8 W / 28.8V 2.8 W / 28.8V输入过压保护 反向极性保护电力中断 如果在最大负载情况下输入电压在 10V 断开 10ms，输出电压将保持在规定范围内。

如果在最大负载情况下输入电压在 10V 断开 10ms，输出电压将保持在规定范围内。

(1)输入电压 < 17V DC 时为 700 mA。

(2)1000 mA / 5V DC ±5% (4.75…5.25V)。

(3)300 mA / 5V DC ±5% (4.75…5.25V)。

1734 通信适配器电源技术参数：

1734-AENT(R) 1734-ACNR 1734-PDN 1734-ADN(X) 1734-APB选择电源单元 55侧的模块提供更大的 POINTBus 电流。

• 24…5V DC 转换器 (1734-EP24DC)，120/240V AC 到 5V DC 转换器 (1734-EPAC)

• 1.3 A， 5V DC 输出 ( 扩展背板电源 )

• 启动新的电压分配

• 分区

• 采用灰黑色，便于目视检查和识别

1734-EP24DC 或 1734-EPAC 扩展电源只能与 POINT I/O 适配器配合使用。不要将其与 1734-PDN 或 1734D 系列通信接口配合使用。
