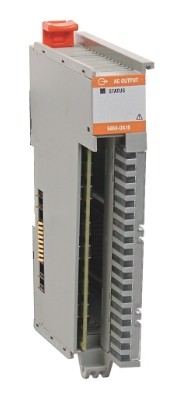

5069-OA16,紧凑型 5000 交流输出模块

Compact 5000 I/O 模块：

可将 Compact 5000 I/O 模块作为本地 I/O 模块安装在 CompactLogix 5380 或Compact GuardLogix 5380 控制系统中。

Compact 5000 I/O 架构提供了各种输入和输出模块，适用于众多应用领域，从高速数字到过程控制，无一不包。此架构使用生产者 /消费者技术，允许在多个 Logix 5000 控制器中共享输入信息和输出状态。

Compact 5000 I/O 模块安装在 CompactLogix 5380 或 Compact GuardLogix 5380 控制器的右侧，且需要一个单独出售的可拆卸端子块 (RTB) 来连接现场侧接线。

只能将 Compact 5000 I/O 安全模块与 Compact GuardLogix 5380 控制器一起使用。不得将它们与 CompactLogix 5380 控制器共用。

模块根据需要消耗来自系统背板的系统侧电源 ( 即模块 (MOD)  电源 )和现场侧电源 ( 即传感器执行器 (SA) 电源 )。模块将剩余电流传递至系统中的下一模块。

使用 Compact 5000 I/O 模块时，以下规则适用：

• 不得将 Compact 5000 I/O 模块与其他 CompactLogix 控制器一起使用。

• 将 Compact 5000 I/O 模块与 Compact GuardLogix 5380 控制器一起使用时，存在某些限制。
