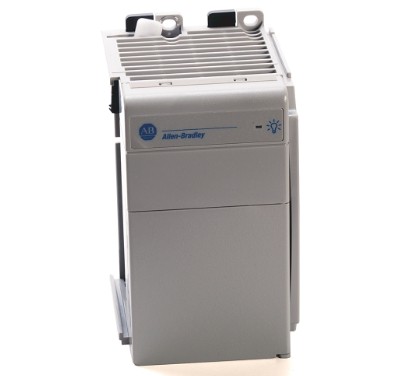

1769-PB4-CC,保形涂层 1769-PB4

1769 终端盖

最终 1769 Compact I/O 槽区需要在末端安装一个终端盖，无需使用扩展电缆。CompactLogix 5370 L2 控制器随附一个右端盖，因此无需单独订购。

• 右端盖，目录号 1769-ECR

• 具有敷形涂覆的右端盖，目录号 1769-ECRK

• 左端盖，目录号 1769-ECL

1769 接线系统

除了购买可拆卸端子块 (RTB) 并自己接线以外，还可以购买以下接线系统部件：

• 为数字量 I/O 模块提供输出端子块的接口模块 (IFM)。使用将 I/O 模块与 IFM 配接起来的预接线电缆。

• 为模拟量 I/O 模块提供输出端子块的模拟量接口模块 (AIFM)。使用将 I/O 模块与 AIFM 配接起来的预接线电缆。

• I/O 模块预制电缆。电缆组件的一端为 RTB，插入 I/O 模块的前面。另一端是不同颜色编码的导线，用于连接到标准端子块。

可拆卸端子套件

可分别订购 CompactLogix 5370 L1 和 L2 控制器的可拆卸端子套件。此套件用于将接线连接到控制器。下表介绍了此套件。
