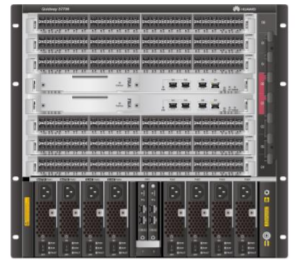

华为S7706 PoE交换机

华为S7706 PoE交换机产品描述:

产品特点

让网络更敏捷地为业务服务

⚫ S7700 内置高速灵活的以太网络处理器，针对以太网专属设计。凭借其灵活的报文处理及流量控制能力，深入贴近业务，满

足现在及未来的各种挑战，助力客户构建弹性扩展的网络。

⚫ S7700 采用全可编程架构，可以完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更

换新的硬件，快速灵活，6 个月即可上线。

更敏捷地实现丰富业务特性

⚫ S7700 支持随板 AC，业务单板同时兼具无线 AC 功能，无需额外购买 AC 硬件；整机最大可管理 4K AP；整机转发性能可

达 T-bit 级，解决外置 AC 处理性能瓶颈，助力客户从容面向高速无线时代。

⚫ S7700 支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 PPPoE/802.1X/MAC/Portal 等多种认证方

式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的

飞跃。

⚫ SVF 2.0 超级虚拟交换网，创新实现不仅将盒式交换机纵向虚拟为框式交换机板卡，而且将 AP 纵向虚拟为框式交换机的端

口，使得原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化网络管理。

⚫ iPCA 网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无

需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大

转变。

⚫ 1588v2 和同步以太，满足网络设备间的高精度时间同步，相比 GPS 的时间同步方案，提升安全的同时降低成本。

⚫ Service Chain 多业务虚拟化，对网络增值业务处理能力（如防火墙 FW）进行虚拟化，从而园区网络可以无差别地利用这

些能力，而不受物理位置的约束。

强大的业务处理能力，提升网络架构扩展性

⚫ 超高万兆和 100G 端口密度，单台设备最大支持 576 个 10GE 端口，288 个 Multi-GE 端口，144 个 40GE 端口，96 个

100GE 端口，充分满足多媒体视频会议、数据访问等大带宽应用需求。

⚫ 多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、

低时延、全业务的一体化网络解决方案。

⚫ 支持分布式 L2/L3 MPLS VPN 功能，支持 MPLS、VPLS、分层 VPLS、VLL，满足企业 VPN 等接入需求。

⚫ 完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视

频会议接入需求。

运营级高可靠性设计，可视化故障诊断

⚫ S7700 具备超越 5 个 9 的高可靠性，主控、电源、风扇框等关键部件采用冗余设计，所有模块均支持热插拔。

⚫ S7700 采用创新性 CSS 交换网集群技术，克服了业界普遍采用的线卡集群跨框多次交换，交换效率低下的架构难题，同时

可以通过跨框链路聚合提高链路的利用率，并消除单点故障。

⚫ S7700 支持业务口集群技术，普通业务端口可以复用为集群端口，使端口应用更加灵活。

⚫ S7700 支持快速自愈保护技术 HSR（High-speed Self Recovery），基于华为 ENP 板卡，独家实现端到端 IP MPLS 承载网

50ms 倒换保护，进一步提升网络可靠性。

S7700 系列智能路由交换机 3

⚫ 专用的故障检测定位子卡，提供硬件 BFD，提供 3.3ms 高精度硬件级以太 OAM 功能，802.3ah、802.1ag 和 ITU-Y.1731

标准协议，网络故障发生时能够在第一时间检测所有终端 Session 联通性，图形化网管故障诊断界面，设备节点、链路自动遍

历，实现网络快速故障检测与定位。

⚫ 冗余控制引擎间主备无缝切换，设备优雅重启实现 NSF 无中断转发。支持 ISSU 业务运行中软件升级，设备软件升级过程中

确保关键业务和服务不中断。

完善的 QoS 机制，提升语音、视频用户体验

⚫ S7700 提供高品质的 HQoS（Hierarchical Quality of Service）能力，支持从链路层到应用层流分类技术，具备完善的队

列调度算法、拥塞控制算法，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

⚫ S7700 提供硬件组播 QoS 低延时队列，全面满足企业视频业务优先级保障需求，为视频会议、监控等关键业务提供高质量

承载保障。

⚫ 创新的优先级调度算法，对传统 QoS 队列调度进行了专门针对企业语音与视频的优化，大幅降低 IP 语音时延、消除视频马

赛克，提高用户体验。

高性能 IPv6 业务能力，IPv4 到 IPv6 平滑升级

⚫ S7700 软硬件平台均支持 IPv6，取得工信部 IPv6 入网认证和 IPv6 Ready 第二阶段金色认证。

⚫ 支持 IPv4/IPv6 双协议栈，支持多种隧道技术，支持 IPv6 静态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6 组播，满足

IPv6 独立组网和 IPv4/IPv6 混合组网要求。

强大的网络流量分析能力，随时网络健康诊断

⚫ S7700 支持 NetStream 业务分析功能，满足用户对网络流量实时采集、分析需要。

⚫ 支持 NetStream V5/V8/V9 多种报文格式，支持聚合流量模板，减轻网络采集器系统压力，支持实时流量采集、动态报表

生成、属性分析、流量异常告警等功能。

⚫ 帮助客户对网络流量进行实时监控、现网设备吞吐分析，为优化网络结构、科学合理扩容提供决策依据。

全方位安全保护，应对企业内外部安全威胁

⚫ S7700 支持 MACsec，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场合。

⚫ NGFW 新一代防火墙业务处理板，在提供传统防火墙、身份认证、Anti-DDoS 等基础防御功能外，同时支持 IPS、反垃圾

邮件、Web 安全、应用控制等专业安全功能。

⚫ 提供完善的 NAC 解决方案，支持 MAC 地址认证、Portal 认证、802.1x 认证、DHCP Snooping 触发认证多种认证方式，

有效应对哑终端接入、移动设备接入和集中式 IP 地址分配等多种接入方式的安全挑战，确保企业网络安全。

⚫ 提供 2 级 CPU 保护机制，支持 1K CPU 硬件保护队列，可实现数据和控制的分离处理，防止拒绝服务攻击、非法接入以及

控制平面过载等安全威胁，提供业界领先的一体化安全解决方案。

创新节能芯片，智能功耗控制

⚫ 创新节能芯片，实现按流量动态调整功率，支持端口休眠，无流量不耗电。

⚫ 智能 PoE 供电，可以实现基于 PD 设备角色启动不同的能源管理方案，保持设备能源管理弹性。

⚫ 支持 IEEE 802.3az 能效以太网标准，线卡收发器具备低功率闲置模式，支持正常工作与低功率状态快速转换，低流量低功

耗
