华为CloudEngine S5731-H24HB4XZ交换机

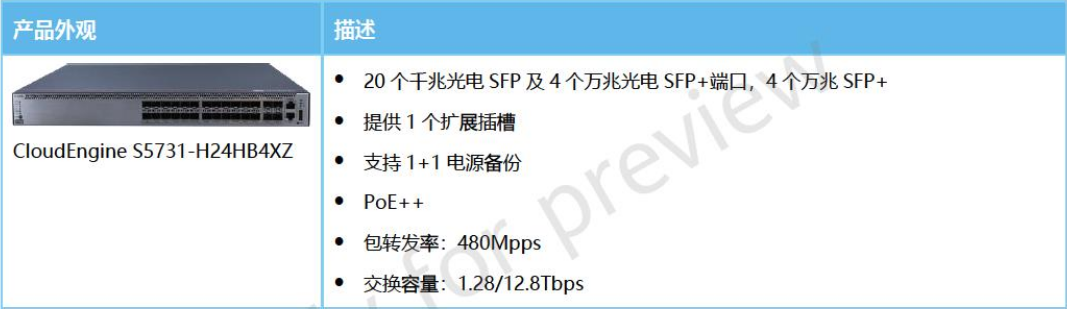

产品型号与描述：

产品特性和优势：

极简的组网架构：

基于华为独有的“小行星”极简架构，将接入+汇聚+核心的三层传统架构，简化为接入+核心的两层极简架构，极大降低网络部

署和管理复杂度。

⚫ 基于极简架构，交换机“裂变”为中心交换机+远端模块，远端模块作为中心交换机的端口扩展模块，可以实现中心交换机

端口容量的灵活扩展，一台设备就是一张网。

⚫ 远端模块通过光缆或光电混合缆和中心交换机连接，免规划，免配置，免管理，即插即用；当设备扩容或设备故障时，直接

更换新设备即可，简化网络的规划部署和日常运维管理。

敏捷的业务服务

⚫ 该系列交换机内置高速灵活的处理器芯片，针对以太网专属设计，凭借其灵活的报文处理及流量控制能力，深入贴近业务，

满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。

⚫ 该系列交换机支持完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，

快速灵活，6 个月即可上线。

⚫ 该系列交换机在完全覆盖传统交换机能力基础上，通过开放接口和自定义转发流程，满足企业定制化业务诉求。企业既可以

直接利用多层次的开放接口自主开发新的协议、功能，也可以将诉求交由厂商，与厂商共同开发完成，打造企业专属园区网络。

丰富的业务特性

⚫ 该系列交换机具备融合 AC 的功能，可最大管理 1K AP，相比独立 AC，用户可节省包括设备购买、安装部署及日常运维管

理在内的费用；同时，有线无线深度融合突破了独立 AC 转发性能的瓶颈，从容面向高速无线时代。

⚫ 该系列交换机支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 802.1X/MAC/Portal 等多种认证方

式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户体验为中心”的

飞跃。

⚫ 该系列交换机提供高品质的 QoS（Quality of Service）能力，具备完善的队列调度算法、拥塞控制算法，创新的优先级调

度算法和多级队列调度机制，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

备注：CloudEngine S5731-H 系列交换机默认可管理 16 个 AP，如有更多 AP 管理需求，可按需购买 license。

极简的网络管理

⚫ 该系列交换机支持 iPCA 网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点

检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到

“精准化运维”的大转变。

⚫ 该系列交换机支持 TWAMP 双向主动测量协议，精确测量任意 IP 链路的性能，轻松获取整网 IP 性能，无须专用探针器或专

有协议。

⚫ 该系列交换机支持 SVF 超级虚拟交换网功能，作为 Parent 交换机，使得原来“小型核心/汇聚+接入交换机+AP”的网络架

构，虚拟化为一台设备进行管理，简化网络管理。

⚫ 该系列交换机把 WLAN 领域中“AC 管理 AP”的优秀实践应用到“交换机管理接入交换机”上，实现了智能化的“Easy

Deploy”方案，开局时接入交换机和 AP“零配置”。Easy Deploy 方案中 Commander 交换机收集下挂 Client 的拓扑信息，并

基于拓扑保存 Client 对应的启动信息；支持 Client 免配置更换。支持对 Client 批量下发配置和脚本，并支持对配置下发结果进

行查询。Commander 交换机支持收集并显示整网能耗信息。

华为 CloudEngine S5731-H 系列光电混合交换机 3

灵活的以太组网

⚫ 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术和业界最新的

以太环网标准 ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护

方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以

太环网的毫秒级快速保护倒换。

⚫ 该系列交换机支持 Smartlink 和 VRRP 功能，通过多条链路接入到多台汇聚交换机上，Smartlink/VRRP 实现了上行链路

的备份，极大地提升了接入侧设备的可靠性。

完善的 VPN 隧道

⚫ 该系列交换机支持 MPLS 功能，可作为高质量企业专线接入设备。

⚫ 该系列交换机支持下接不同的 VPN 用户，通过路由多实例，实现了不同用户的隔离；上行通过一个共用的物理接口连接到

PE 设备，减少单个 VPN 用户对网络部署的投资。

多样的安全控制

⚫ 该系列交换机支持完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端

高清视频监控和视频会议接入需求。

⚫ 该系列交换机增强支持 OSPF、ISIS、BGP、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语

音、视频和数据应用。

⚫ 该系列交换机支持 MAC 认证、802.1x 认证、Portal 认证，实现用户策略（VLAN、QoS、ACL）的动态下发。

⚫ 该系列交换机支持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN

Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP Request Flood、改变

DHCP CHADDR 值等等。

⚫ 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP

Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。

⚫ 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。

成熟的 IPv6 特性

⚫ 该系列交换机基于成熟稳定的 VRP 平台，支持 IPv4/IPv6 双协议栈、IPv6 路由协议（RIPng/OSPFv3/BGP4＋/ISIS for

IPv6）。

⚫ 该系列交换机支持部署在纯 IPv4 或 IPv6 网络，也可以部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡

的需求。

智能的 iStack 堆叠

⚫ 该系列交换机支持 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。

⚫ iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可

靠性。

⚫ iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。

⚫ iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，
