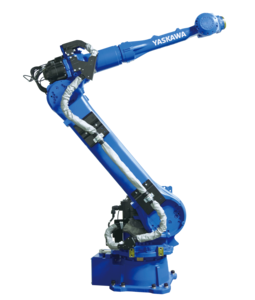

安川机器人 GP35L 6轴垂直多关节
・超长手臂，应用范围扩大
・根据高速动作和宽广的动作范围，应用范围扩大。
・减少了机器人与控制柜间的电缆线数，提升了维护性的同时提供简洁的设备
| 标准规格 | MOTOMAN-GP35L | |
|---|---|---|
| 型号 | YR-1-06VXL35-A00 | |
| 构造 | 垂直多关节型（6个自由度） | |
| 可搬质量*1 | 手首部 | 35kg |
| U臂上 | 10kg | |
| 最大可达 | 2538 ㎜ | |
| 重复定位精度*2 | 0.07mm | |
| 动作范围 | S轴（旋转） | -180°- +180° |
| L轴（下臂） | -90° - +135° | |
| U轴（上臂） | -80° - +206° | |
| R轴（手腕旋转） | -360° - +360° | |
| B轴（手腕摆动） | -125° - +125° | |
| T轴（手腕回转） | -360° - +360° | |
| 最大速度 | S轴（旋转） | 3.14rad/s, 180°/s |
| L轴（下臂） | 2.44rad/s, 140°/s | |
| U轴（上臂） | 3.11rad/s, 178°/s | |
| R轴（手腕旋转） | 4.36rad/s, 250°/s | |
| B轴（手腕摆动） | 4.36rad/s, 250°/s | |
| T轴（手腕回转） | 6.28rad/s, 360°/s | |
| 容许力矩 | R轴（手腕旋转） | 147N.m |
| B轴（手腕摆动） | 147N.m | |
| T轴（手腕回转） | 78N.m | |
| 容许惯性力矩 （GD2/4） | R轴（手腕旋转） | 10kg.m2 |
| B轴（手腕摆动） | 10kg.m2 | |
| T轴（手腕回转） | 4kg.m2 | |
| 本体质量 | 600kg | |
| 防护等级 | 本体：IP54, 手腕轴：IP67 | |
| 安装环境 | 温度 | 0° - +45° |
| 湿度 | 20% - 80%RH（无结露） | |
| 震动 | 4.9m/s2以下 | |
| 其他 | 不可有引火性及腐蚀性气体，液体远离电气噪音源 | |
| 电源容量*3 | 4.5kVA | |
| 安装方式*4 | 置地式，倒挂式，壁挂式，倾斜式 | |
| 用途 | 搬运、取件/包装、码垛、组装/分装 | |
| 备注 | *1：U臂上的负载随手腕部负载重量变化。 *2：JIS B 8432为基准。 *3：因用途，动作模式而异。 *4：壁挂式，倾斜式安装时，S轴的动作会有限制。(注)本表是以SI单位系为记载。 | |
