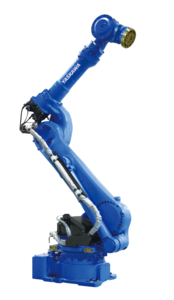

安川机器人 GP225 6轴垂直多关节
・通过高速动作，提高生产性做出贡献。
・手腕部的轴容许力矩和容许惯性力矩，可以对应各种工作和夹具
・减少了机器人与控制柜间的电缆线数，提升了维护性的同时提供简洁的设备
| 标准规格 | MOTOMAN-GP225 | |
|---|---|---|
| 型号 | YR-1-06VX225A00 | |
| 构造 | 垂直多关节型（6个自由度） | |
| 可搬质量*1 | 手首部 | 225kg |
| U臂上 | 30kg | |
| 最大可达 | 2702 ㎜ | |
| 重复定位精度*2 | 0.05mm | |
| 动作范围 | S轴（旋转） | -180°- +180° |
| L轴（下臂） | -60° - +76° | |
| U轴（上臂） | -86° - +90° | |
| R轴（手腕旋转） | -360° - +360° | |
| B轴（手腕摆动） | -125° - +125° | |
| T轴（手腕回转） | -360° - +360° | |
| 最大速度 | S轴（旋转） | 2.09rad/s, 120°/s |
| L轴（下臂） | 1.69rad/s, 97°/s | |
| U轴（上臂） | 2.01rad/s, 145°/s | |
| R轴（手腕旋转） | 2.53rad/s, 145°/s | |
| B轴（手腕摆动） | 2.53rad/s, 145°/s | |
| T轴（手腕回转） | 3.84rad/s, 220°/s | |
| 容许力矩 | R轴（手腕旋转） | 1372N.m |
| B轴（手腕摆动） | 1372N.m | |
| T轴（手腕回转） | 735N.m | |
| 容许惯性力矩 （GD2/4） | R轴（手腕旋转） | 145kg.m2 |
| B轴（手腕摆动） | 145kg.m2 | |
| T轴（手腕回转） | 84kg.m2 | |
| 本体质量 | 1080kg | |
| 防护等级 | 本体：IP54, 手腕轴：IP67 | |
| 安装环境 | 温度 | 0° - +45° |
| 湿度 | 20% - 80%RH（无结露） | |
| 震动 | 4.9m/s2(0.5Ｇ)以下 | |
| 其他 | 不可有引火性及腐蚀性气体，液体远离电气噪音源 | |
| 电源容量*3 | 5.0kVA | |
| 安装方式*4 | 置地式 | |
| 用途 | 搬运、取件/包装、码垛、组装/分装 | |
| 备注 | *1：JIS B 8432为基准。 *2：记载了自轴的动作范围而不是对地基准。 *3：因用途，动作模式而异。 (注)本表是以SI单位系为记载。 | |
